■高画素カメラによる寸法測定、ランク分類を行っております。
お客様の印刷ズレの改善など工程歩留り改善が期待できます。
スリット分類の対応も可能です。詳細は、こちらをご覧ください。
■プレス方法の改善により基板のブレーク性が安定し、ブレーク端面の形状は平滑になっております。
■基板表面の平滑性に優れており、ボイド(基板表面の空孔)も少ないため薄膜用途のチップ抵抗器にも採用されております。
■バリの少ない加工に対応することができます。
■金型の設計、加工、修理は、自社対応可能です。

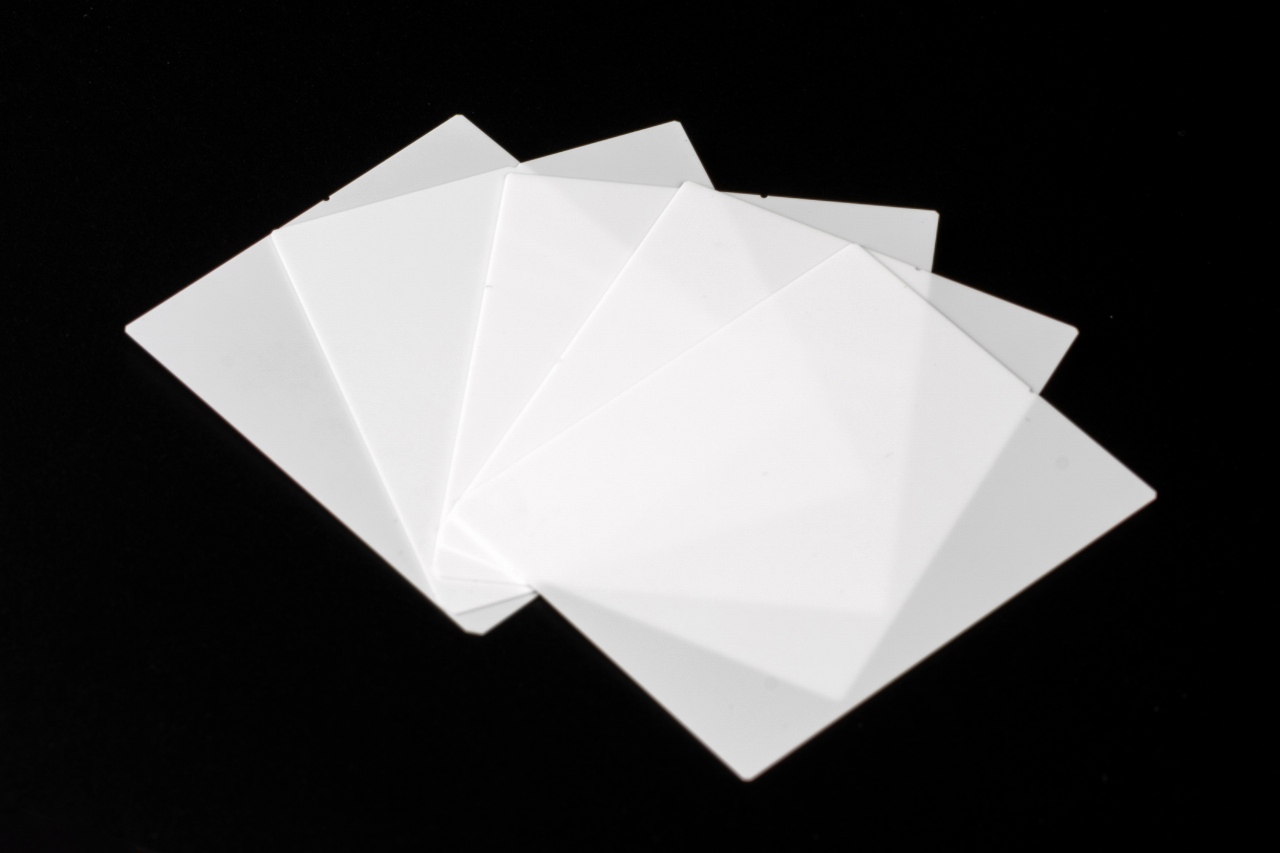

【フォノン明和のアルミナ96％基板の主な用途】
| 標準寸法(㎜) | 50ｘ60、60ｘ70、65ｘ74、 80ｘ84、110ｘ120 |
|---|---|
| 標準厚み(㎜) | 0.10、0.20、0.23、0.28、0.32、0.38 0.40、0.47、0.50、0.63、0.80、1.0 |
| 特殊サイズ(㎜) | □80～□120 |
| 特殊厚み(㎜) | ＜0.10、＞1.0 |
| 材質 | アルミナ |
| 製品記号 | A-6 |
| 主成分 | Al2O3 96% |
| 呈色 | 白色 |
| 見掛比重 | 3.7 |
|---|---|
| 曲げ強度 MPa | ＞340 |
| 熱膨張係数 | 20～ 500℃:7.2x10-6 20～ 800℃:7.8x10-6 20～1000℃:8.1x10-6 |
| 熱伝導率 W/(m・K) | 20.9 |
| 絶縁耐力 kV/mm | 10 |
| 体積固有抵抗 Ωcm(300℃) | ＞1011 |
| 誘電率 (1MHz) | 9.3 |
| 製品名 | プレス品 | レーザー加工品 |
|---|---|---|
| 最大外形寸法（inch） | 4.5x7.0 | 4.0x7.0 |
| 板厚（mm） | 0.1～1.0 | |
| 板厚公差 | ±10% | |
| TYPE(mm/inchi) | 外形寸法 | 製品寸法 | 製品取扱い数 |
|---|---|---|---|
| 0402/01005 | 60x49.5x0.1t 60x70x0.1t |
- | - |
| 0603/0201 | 60x49.5x0.2t 64.2(60,65)x75(70,74)x0.2t |
- | - |
| 1005/0402 | 60x49.5x0.28t 60x70x0.28t |
0.95x0.48 | 5,520 7,910 |
| 1608/0603 | 60x49.5x0.4t 60x70x0.4t |
1.50x0.80 | 2,166 3,080 |
| 2012/0805 | 60x49.5x0.47t | 1.95x1.20 | 1,080 |
| 3216/1206 | 60x49.5x0.5t | 3.00x1.50 | 660 |
| 3225/1210 | 60x49.5x0.5t | 3.00x2.50 | 324 |
| 5025/2010 | 60x49.5x0.5t | 5.00x2.50 | 198 |
| 6332/2512 | 60x49.5x0.5t | 6.30x3.10 | 126 |
